مکمل طور پر خودکار درجہ حرارت میں اضافہ ٹیسٹ ڈیوائس

ماڈل نمبر

RDTR-CB ٪7b٪7b1٪7d٪7dA

1. ڈیوائس کے پیرامیٹرز

شرح شدہ وولٹیج

380V

شرح شدہ تعدد

50Hz

وائر سسٹم

تین فیز چار تار کی موصلیت کا نظام؛

کل سسٹم پاور

210 کلو واٹ

کل سسٹم کرنٹ

552.6A

سسٹم پاور فیکٹر

cos٪ce٪a6٪7b٪7b0٪7d٪7d.8

نظام معاوضے کے آلے کے ساتھ آتا ہے۔

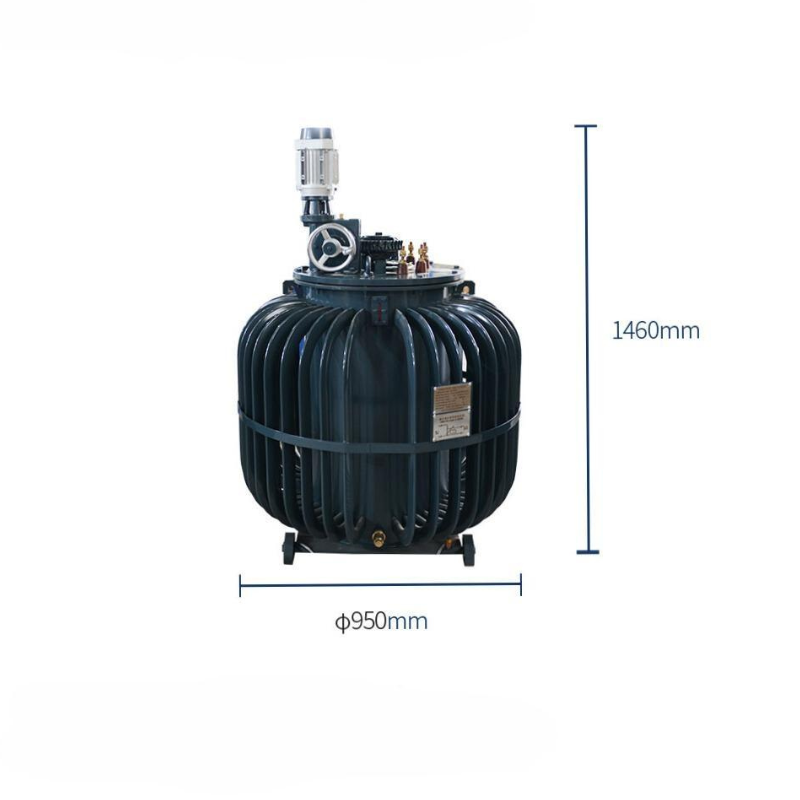

2. تیل میں ڈوبا ہوا انڈکشن وولٹیج ریگولیٹر

شرح شدہ صلاحیت

70kVA

آؤٹ پٹ وولٹیج سایڈست رینج

0-420 V

آؤٹ پٹ موجودہ سایڈست رینج

0-166.6 A

وولٹیج ریگولیٹنگ موڈ

برقی / دستی

لہر کی مسخ کی شرح

3% سے کم یا اس کے برابر

شروع ہونے والا وولٹیج

1% سے کم یا اس کے برابر

شارٹ سرکٹ کی رکاوٹ

7% سے کم یا اس کے برابر (50% تا 100% وولٹیج ریگولیشن رینج کے اندر)

بجلی کا نقصان 1٪ سے کم ہے اور کارکردگی 98٪ سے زیادہ ہے۔

3. خشک قسم کا کنورٹر ٹرانسفارمر

شرح شدہ صلاحیت

70kVA

آؤٹ پٹ لائن وولٹیج

10V

آؤٹ پٹ کرنٹ

0-7000A

بغیر بوجھ کا نقصان

<4%

شرح شدہ ان پٹ وولٹیج

380V

شرح شدہ ان پٹ کرنٹ

184.2A

شرح شدہ آؤٹ پٹ وولٹیج

10V

شرح شدہ آؤٹ پٹ کرنٹ

7000A

شارٹ سرکٹ کی رکاوٹ

0-7000A پر 5% سے کم یا اس کے برابر

آؤٹ پٹ موڈ

ہر مرحلے کے لیے آزاد پیداوار

کولنگ کا طریقہ

خشک، ہوا کولنگ

رننگ ٹائم

ریٹیڈ وولٹیج اور ریٹیڈ کرنٹ پر طویل مدتی آپریشن۔

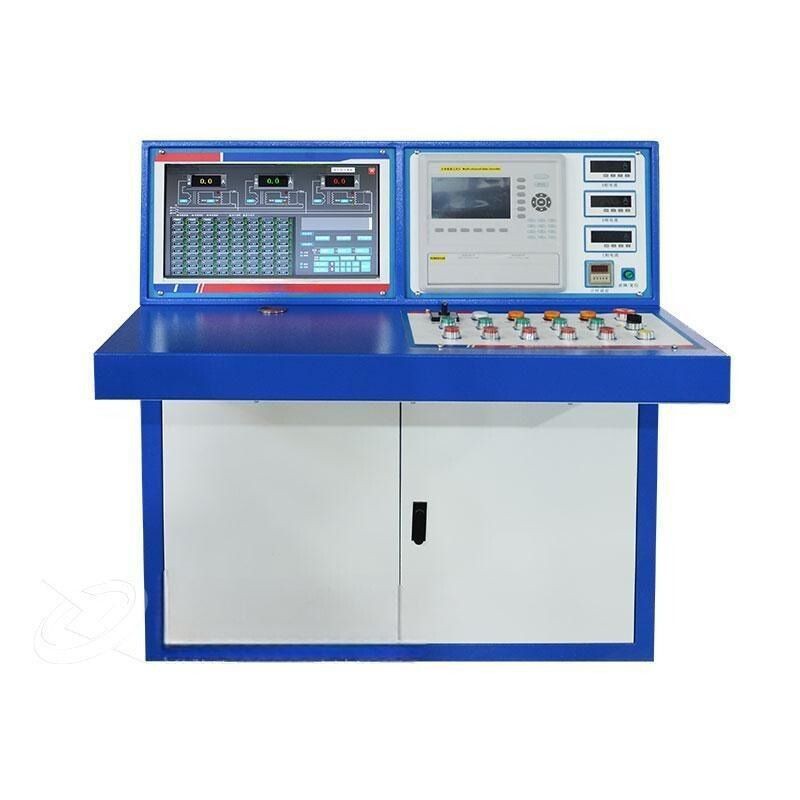

4. کنسول

صفر سٹارٹنگ پروٹیکشن فنکشن کے ساتھ

ٹیسٹ کا وقت آزادانہ طور پر سیٹ کیا جا سکتا ہے اور اس میں یاد دہانی کا فنکشن ہوتا ہے۔

کرنٹ سیٹ ہونے کے بعد، انحراف خود بخود الگ سے ایڈجسٹ کیا جا سکتا ہے۔

پاور سپلائی اور آؤٹ پٹ کرنٹ کو کمپیوٹر سافٹ ویئر کے ذریعے 0.5 سطحوں کی درستگی کے ساتھ دکھایا جاتا ہے۔

اختیاری کنٹرول کی درستگی کے ساتھ آؤٹ پٹ کرنٹ کنٹرول حاصل کرنے کے لیے وولٹیج میں اضافے اور گرنے کو برقی طور پر کنٹرول کریں۔

صنعتی گریڈ صنعتی کمپیوٹر کنٹرول. ایک مکمل خودکار ذہین کنٹرول سسٹم، جانچ کے لیے کسی دستی مداخلت کی ضرورت نہیں ہے۔

سسٹم ان پٹ وولٹیج ویلیو کے ساتھ آتا ہے اور ریئل ٹائم میں ایکٹو پاور دکھاتا ہے۔

درجہ حرارت میں اضافے کی حد اور پیرامیٹرز سیٹ کرنے کے بعد، ڈیوائس خود بخود آؤٹ پٹ کی موجودہ قدر کو برقرار رکھتی ہے۔ اس میں موجودہ غلطی کو ایڈجسٹ کرنے کا کام ہے۔

اس میں درجہ حرارت کی نگرانی، پیمائش اور ریکارڈنگ کے افعال کے 40 چینلز ہیں، اور خود بخود محیطی درجہ حرارت کی جانچ کر سکتے ہیں، درجہ حرارت میں اضافے کے لیے ٹیسٹ پوائنٹ کے درجہ حرارت کا موازنہ کر سکتے ہیں، اور مقررہ درجہ حرارت سے تجاوز کرنے پر خود بخود الارم لگا سکتے ہیں۔ کسی بھی مقام پر درجہ حرارت اور درجہ حرارت میں اضافے کی قدر کو بازیافت کیا جا سکتا ہے، پیمائش کی غلطی کے ساتھ ± 1%

کنسول شیل 2 ملی میٹر کولڈ رولڈ اسٹیل پلیٹ سے بنا ہے، نیچے کی پلیٹ گاڑھی ہے، اور پوری ٹھوس اور ٹھوس ہے۔ اندر اور باہر دونوں کو زنگ سے ہٹا دیا گیا ہے اور زنگ سے بچاؤ کا علاج کیا گیا ہے، الیکٹرو سٹیٹیکل اسپرے کیا گیا ہے، اور رنگ نیلا اور اونٹ گرے ہے۔

کنسول پاور، اسٹارٹ، اور زیرو انڈیکیٹر لائٹس کو بالترتیب پیلے، سرخ اور سبز رنگوں میں سیٹ کرتا ہے۔

موجودہ ٹرانسفارمر کی درستگی کی سطح 0.5 ہے۔

کنسول آسانی سے کھولنے اور سامان کی دیکھ بھال کے لیے کابینہ کے دروازے سے لیس ہے۔

5. موصل خصوصیات

مکمل طور پر خودکار درجہ حرارت میں اضافے کے ٹیسٹ ڈیوائس سرکٹ کے مختلف کھمبوں کے لائیو حصوں کے درمیان، اور ہر سرکٹ اور زمین کے زندہ حصوں کے درمیان، جب محیطی درجہ حرارت +25 ڈگری ہو اور نمی 45% ہو تو موصلیت کی مزاحمت 75%، 100MΩ سے بڑا یا اس کے برابر ہے۔

6. ماحولیاتی حالات

محیطی درجہ حرارت

-15 ڈگری -+50 ڈگری

رشتہ دار نمی

90% سے کم یا اس کے برابر

اونچائی

1000m سے کم یا اس کے برابر
